Déploiement aérien sur console traverse en appui intermédiaire

Installation d’une CT8 en tête d’un appui perçable pour l’ancrage double d’un câble FO

Difficulté

Easy Facile

Durée

15 minute(s) minute(s)


Mp4

Telenco 2020 D3Aok.mp4

Étape 1 - Pièces et outils

1. Clé à molette 8’’ x 200mm ou Clé mixte TED 21mm

6. Clé à cliquet 1⁄2’’ 6 pans 22 pièces

7. Pince de serrage pour collier

10. Semelle traverse 8 trous CT8

12. Boulon de tête de ligne 1/06

13. Tirefond à visser TH13x100mm

20. Pince d’ancrage fibre optique ACADSS 6C

21. Mèche bois SDS 16x235mm

+ Collier noir double fermeture 9x180mm x2

+ Perceuse visseuse BOSCH GSR 18V

+ Boulonneuse pour tirefond METABO SSW 18 LTX 400 BL

+ Douille à choc pour carré 1⁄2 19mm

+ Tenaille russe TED longueur 250mm ou Pince coupante de côté TED

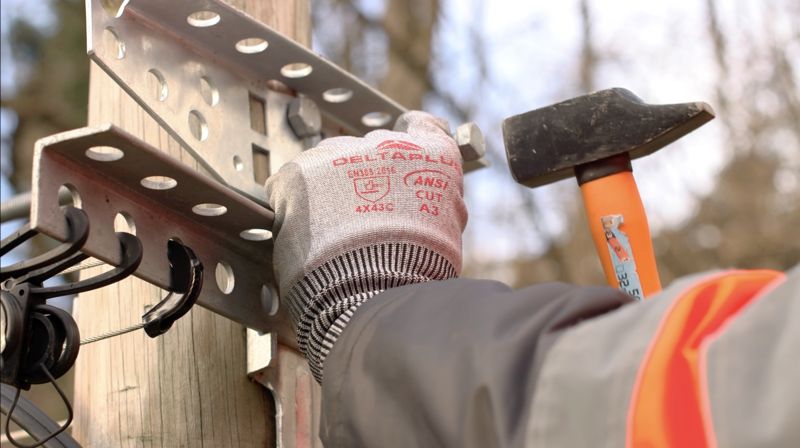

Étape 2 - Installation au-dessus de l’armement existant

Utiliser la console-traverse comme gabarit et percer le poteau au point de fixation haut.

Étape 3 - Installation du point de fixation bas de la console-traverse

Utiliser la boulonneuse à choc pour installer le tirefond à visser.

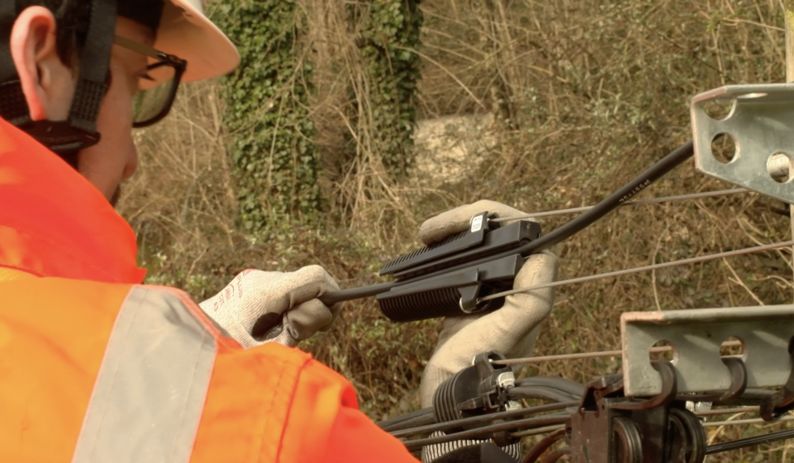

Étape 4 - Installation du câble

Utiliser une pince d’ancrage adaptée au diamètre du câble et respecter les tensions de pose préconisées par le fabricant.

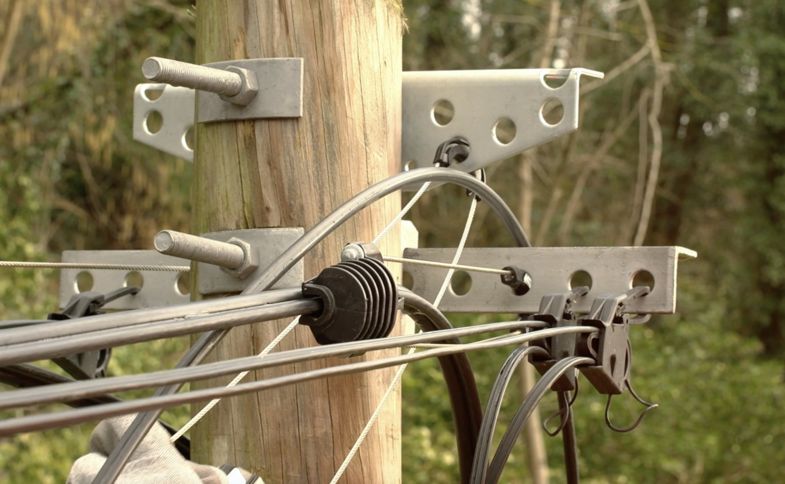

Étape 5 - Gestion de la descente de câble le long du poteau

Installer le câble dans le dispositif de support de câble existant pour éviter tout frottement avec le poteau ou tout autre élément.

ou

Couper les colliers de serrage du dispositif de support de câble existant un après l’autre et installer le câble pour éviter tout frottement avec le poteau ou tout autre élément.
